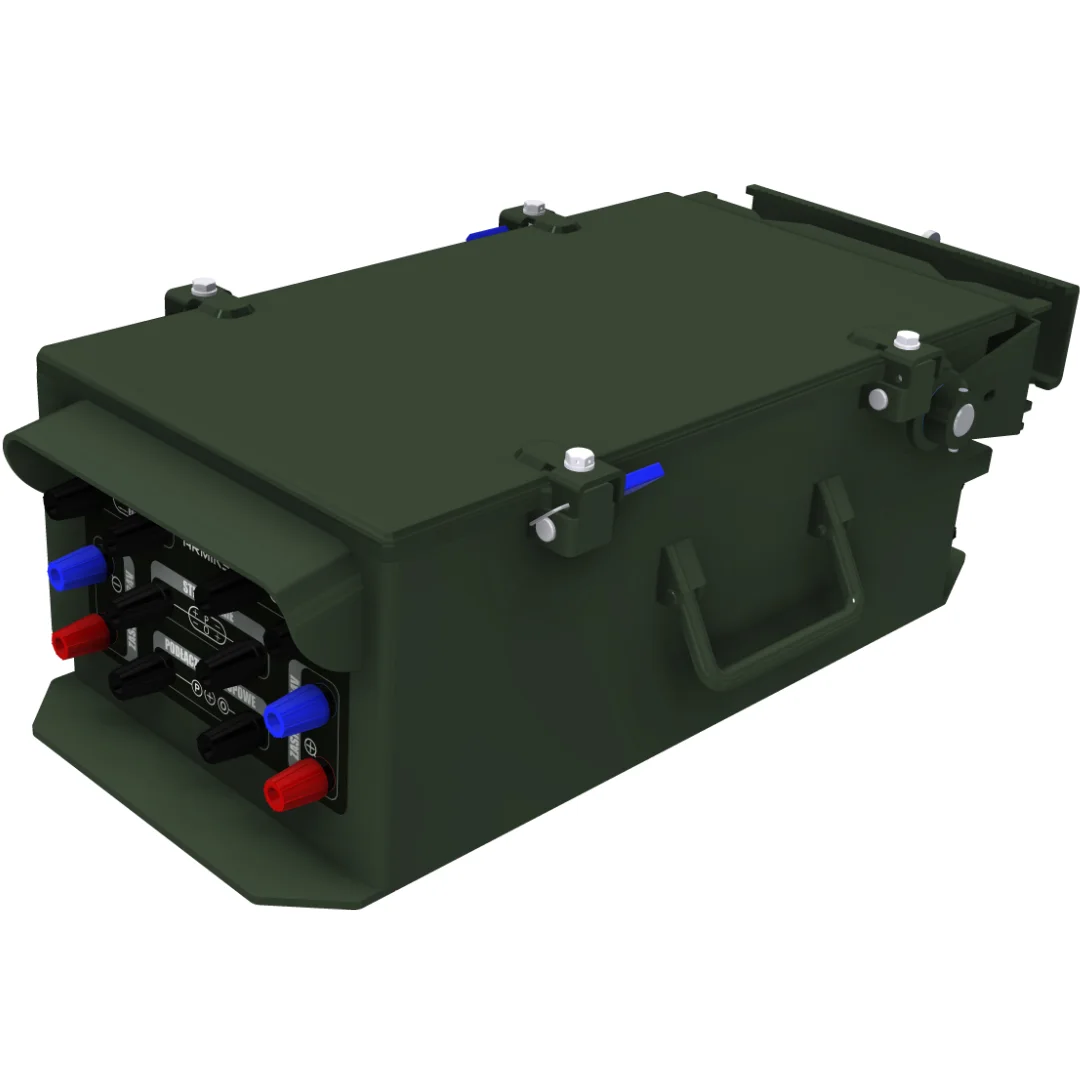

Podnośnik lekkich figur bojowych typu PPL-2A
Podnośnik lekkich figur bojowych typu PPL-2A przeznaczony jest do szkolenia w wykrywaniu i niszczeniu celów podczas strzelań szkolnych i sprawdzających oraz ćwiczeń taktycznych z broni ręcznej i pokładowej poprzez zdalne ukazywania i chowania figur bojowych oraz przesyłanie informacji zwrotnej o trafieniu figury przy użyciu pulpitów przewodowych.
PARAMETRY TECHNICZNE
- napięcie zasilania 24V±20%25% prądu stałego
- maksymalny moment obciążający wał podnośnika 40Nm
- maksymalny pobór prądu przy obciążeniu dopuszczalnym momentem: I=10A
- maksymalny czas podnoszenia (ukazywania) figury bojowej 4s
- sygnał sterujący: impuls elektryczny Us=3-15V
- czas trwania impulsu do 200ms
- wyjście CZUJNIK TRAFIEŃ:
- stan normalny (zwarcie zacisków wejściowych)
- stan aktywny (rozwarcie zacisków wejściowych)
- wyjście SYGNALIZACJA TRAFIEŃ:
- rozwarcie linii – było trafienie
- zwarcie linii – nie było trafienia
- wyjście MIGACZ:
- U=24V±20%25%
- częstotliwość przebiegu 0,5-1,5Hz (30-90 błysków na minutę)
- wyjście OŚWIETLENIE CELU:
- U=24V±20%25%
- wyjście TARCZA KONTAKTOWA:
- napięcie na zaciskach przy ich rozwarciu: 4V±15%
- rezystancja traktowana jako zwarcie: 40Ω±20Ω
- czas trwania zwarcia minimum 1µs
- zakres temperatur pracy : -25 ÷ +40°C
- wymiary gabarytowe w stanie podniesiony (±2cm): szer. 27 cm, dług. 55,5 cm, wys. 20 cm
- wymiary gabarytowe w stanie opuszczonym (±2cm): szer. 27 cm, dług. 50 cm, wys. 30 cm
- wymiary gabarytowe podstawy (±0,5cm): szer. 22,5 cm, dług. 50 cm
- masa: 26 ±3kg
PARAMETRY EKSPLOATACYJNE
- Podnoszenie i opuszczanie figury bojowej realizowane przez:
- pulpity przewodowe typu WPS-2A, WPS-2M, AGAT/M – SZMARAGD/M
- pulpity bezprzewodowe typu WSB-02, WSB-03 (bez sygnalizacji zwrotnej) – po zainstalowaniu do podnośnika przystawki zewnętrznej do bezprzewodowego sterowania typu WPR-85 lub 90 (łącząc przewody sterowania oznaczone „O i P” z odpowiednimi zaciskami sterowania radiowego)
- Samoczynne opuszczanie figury bojowej pod wpływem trafienia w nią pociskiem
- Współpracuje z czujnikami trafień WCI-01, WCB-02 oraz tarczą kontaktową
- Współpracuje ze świetlnymi imitatorami ognia, urządzeniami do podświetlania figur bojowych, promiennikami podczerwieni i termowizji
- Sygnalizację trafienia pociskiem w figurę bojową.
- Podnośnik lekkich figur bojowych typu PPL-2A jest przystosowany do użytkowania przez doraźnie przeszkolony personel /obsługę/.
